Дополнительные фотографии
|
Основные характеристики
|
Датчик уровня топлива LLS 20230 устанавливается на специальных видах техники или на стационарных топливных хранилищах и баках, к которым предъявляются требования взрывозащиты. Имеет маркировку взрывозащиты «0ЕхiaIIBT6X».

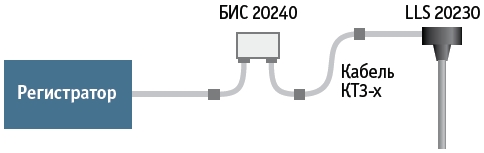

Виды топлива, для которых используются датчики LLS 20230: бензины, летнее и зимнее дизельное топливо и другие жидкие нефтепродукты, сохраняющие свое агрегатное состояние в рабочем диапазоне температур. Датчик уровня топлива LLS 20230 используется только совместно с Блоком искрозащиты БИС 20240 при их соединении кабелем КТЗ-х.
Датчик LLS 20230 может использоваться как в составе систем контроля расхода топлива контроль сливов и заправок), так и в системах спутникового мониторинга транспорта (GPS/ГЛОНАСС) различных производителей. Имеется возможность задавать смещение цифровой шкалы, благодаря чему уровень топлива может быть приведен к единицам измерения длины (миллиметрам, дюймам и пр.) и точно соответствовать реальному значению уровня топлива в баке.
Устройство:
Одним из основных компонентов датчика уровня топлива LLS 20230 является емкостной измеритель уровня, обеспечивающий линейное преобразование уровня топлива в электрическую емкость, измеряемую электронным блоком. Емкостной измеритель уровня может быть укорочен до длины не менее 150 мм, при этом качество измерения и разрешающая способность датчика сохраняются. Электронный блок выполняет фильтрацию измеренных значений уровня, преобразование их в цифровой код. Выдача цифровых данных производится по последовательному проводному цифровому интерфейсу (RS-232 или RS-485).
В датчике уровня топлива LLS 20230 организована гальваническая развязка между цепями источника питания, линиями последовательных интерфейсов RS-232, RS-485 и измерительной частью, включающей цепи корпуса и емкостного датчика уровня. Электрическая прочность гальванической изоляции составляет 2500 В. Имеется возможность задавать смещение цифровой шкалы, благодаря чему уровень топлива может быть приведен к единицам измерения длины (миллиметрам, дюймам и пр.) и точно соответствовать реальному значению уровня топлива в баке.
Конструкция:
Корпус датчика выполнен из материала, стойкого к органическим растворителям и нагрузкам в широком диапазоне температур. Измерительная часть датчика (трубка) выполнена из стойкого к коррозии алюминиевого сплава. Защиту электрического кабеля от механических и атмосферных воздействий обеспечивают гермоввод и металлорукав. Герметичный вибростойкий разъём значительно упрощает подключение и настройку датчика.
Модификации:
Датчик уровня топлива LLS 20230 поставляется в следующих модификациях длины его измерительной части: 1500 мм, 2000 мм, 2500 мм и 3000 мм.
Название файла | Дата обновления | Тип файла | Размер (mb) | Действие |
---|---|---|---|---|
Пожизненная гарантия на оборудование «Omnicomm» с 2012 | 26.01.2013 | Документация (pdf) | 0.60 MB | ![]() |
Чтобы получить доступ к данному файлу, получите статус партнера СТС
Технические характеристики:
№
| Характеристика | Значение |
1
| Напряжение питания, В | от 8,5 до 10,5 |
2
| Потребляемая мощность, Вт | не более 0,4 |
3
| Интерфейс взаимодействия с внешними устройствами: | |
-физический | RS-232 или RS-485 | |
- физический | 1200; 2400; 4800; 9600; 19200; 38400; 57600; 115200 | |
4

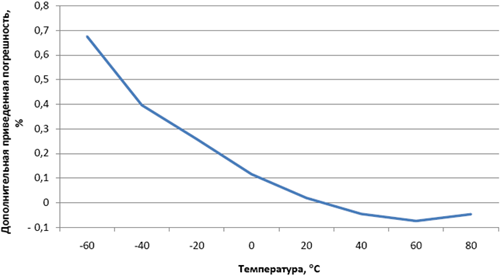

| Относительная приведенная погрешность измерения уровня: | |
в диапазоне температур от минус 60С до +60С, % | не более ±0,8 | |
в диапазоне температур от плюс 60С до +80С, % | не более ±1,0 | |
5
| Режим работы (по ГОСТ З 52230-2004) | продолжительный |
6
| Диапазон измерения температуры, C | от минус 60 до +80 |
7
| Погрешность измерения температуры, С | не более ±2 |
8
| Диапазон измерения уровня | от 0 до 4095 |
9
| Период измерения | 1 сек |
10
| Смещение диапазона измерения уровня | от 0 до 1023 |
11
| Диапазон рабочих температур, С | от минус 40 до +80 |
12
| Предельные температуры, С | минус 60 и +85 |
13
| Степень защиты корпуса от проникновения пыли и влаги | IP57 |
14
| Интервал автоматической выдачи данных, сек | от 1 до 255 |
15
| Размер внутреннего фильтра результатов измерения | от 0 до 20 |
Электрические искробезопасные параметры:
Характеристика | Значение |
Максимальное входное напряжение Ui, В | 10,5 |
Максимальный входной ток Ii, А | 0,45 |
Максимальная внутренняя емкость Ci, мкФ | 10 |
Максимальная внутренняя индуктивность Li, мГн | 0,5 |
